港珠澳大橋CB02標大節段拼裝施工
發布于：2015/5/18 13:26:58 文字：【
大】【
中】【
小】
摘要：
施工進度記錄(2015-04-28)
港珠澳大橋CB02標大節段拼裝施工三維模塊定位小車及無碼裝配工藝施工記錄：

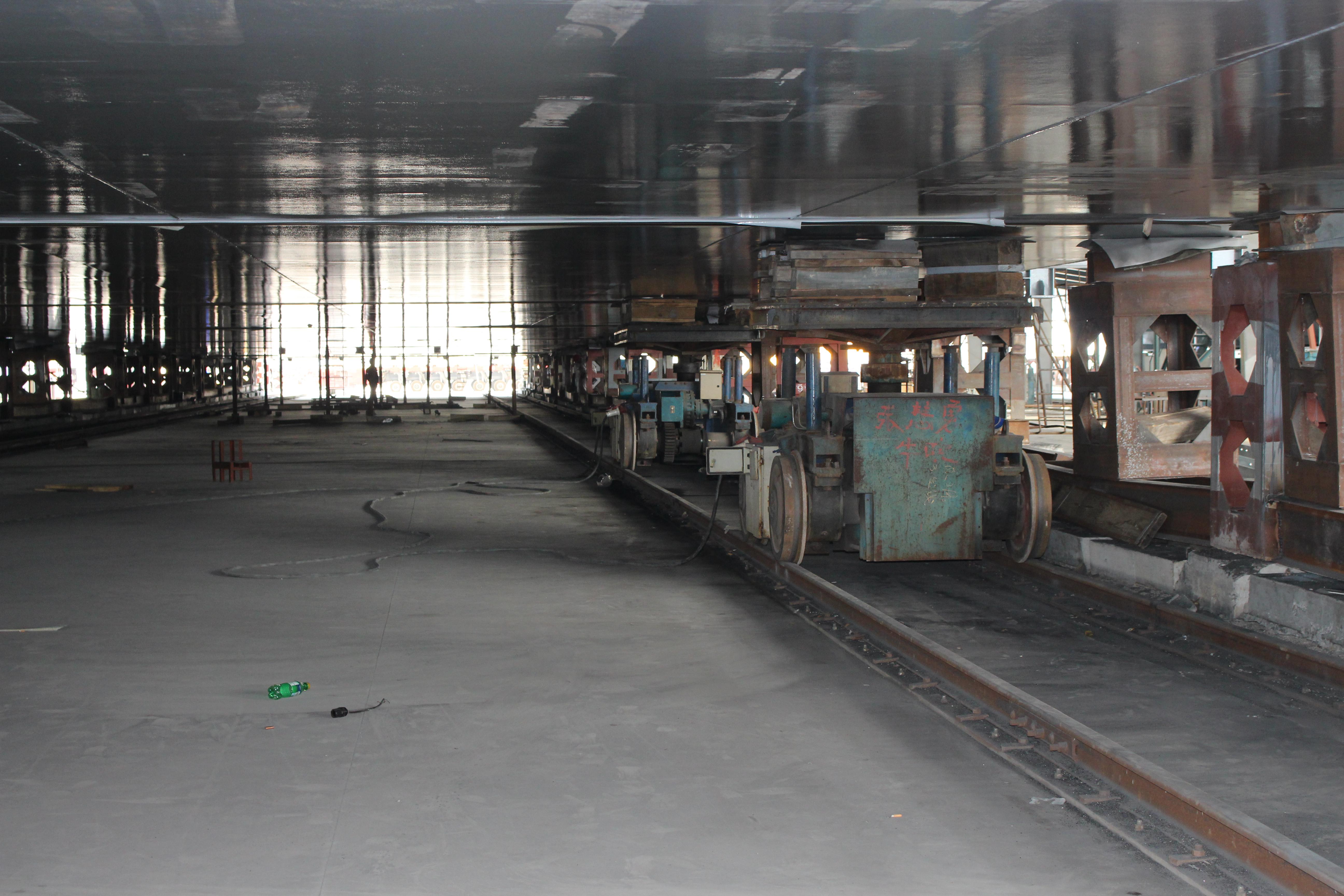

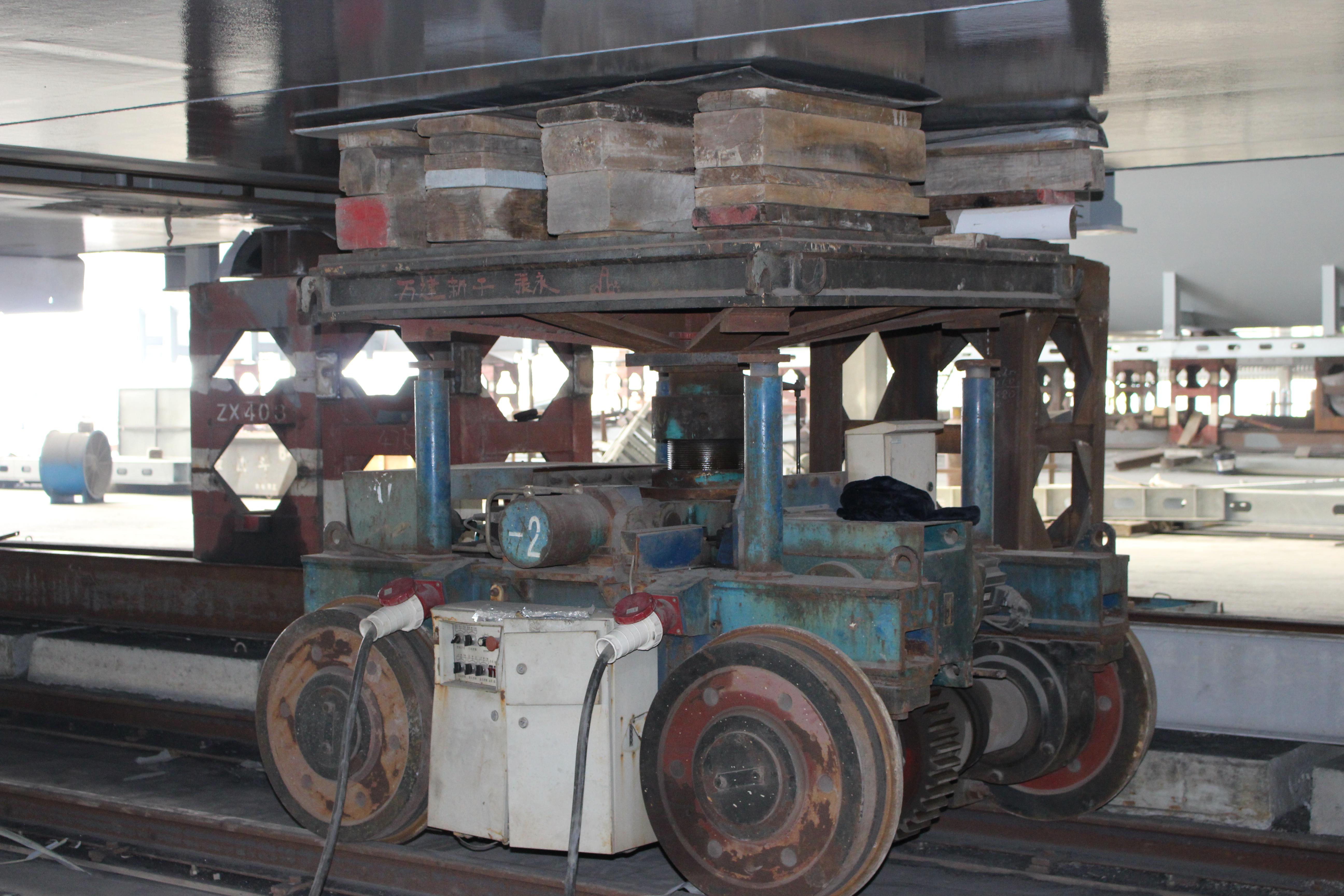

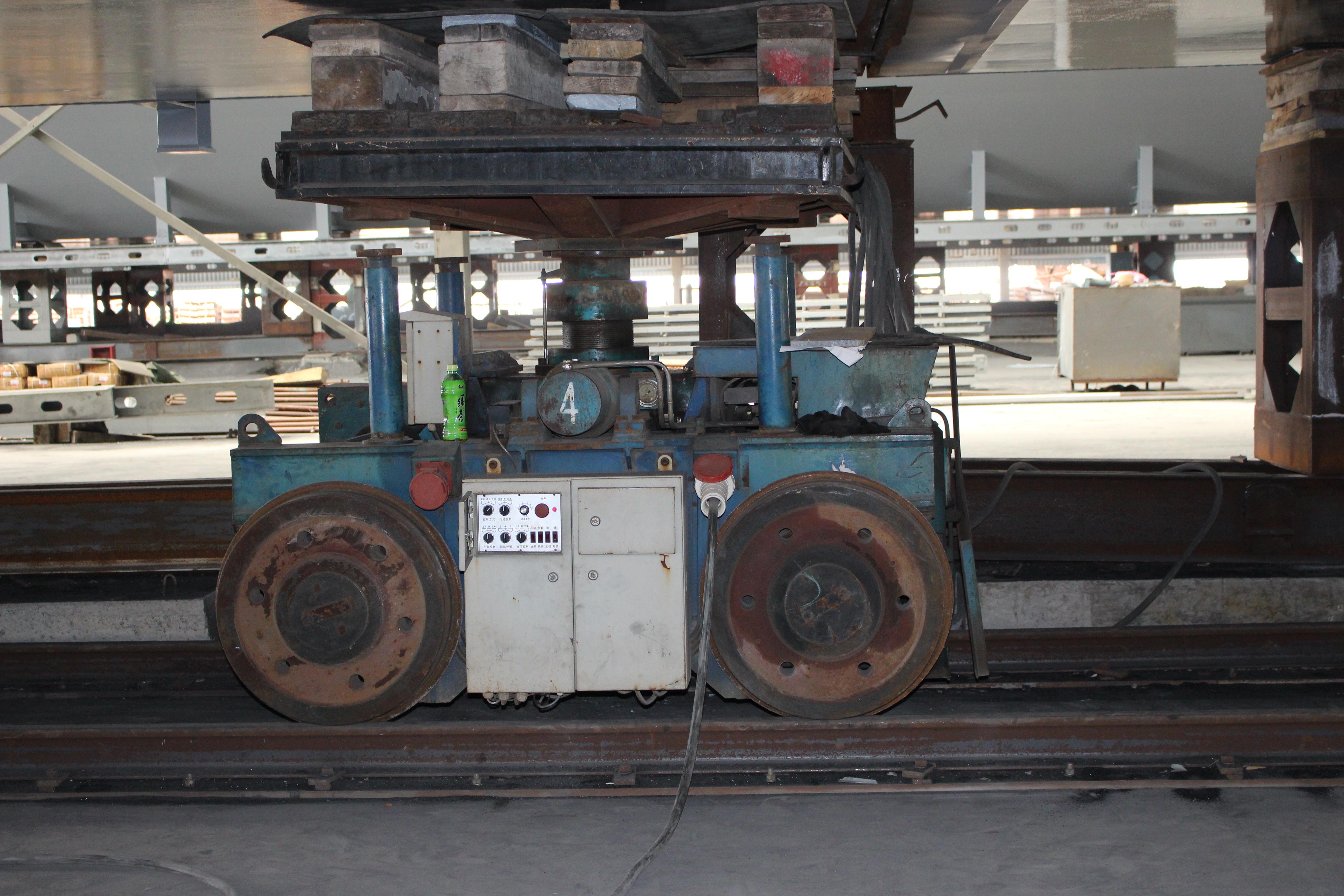

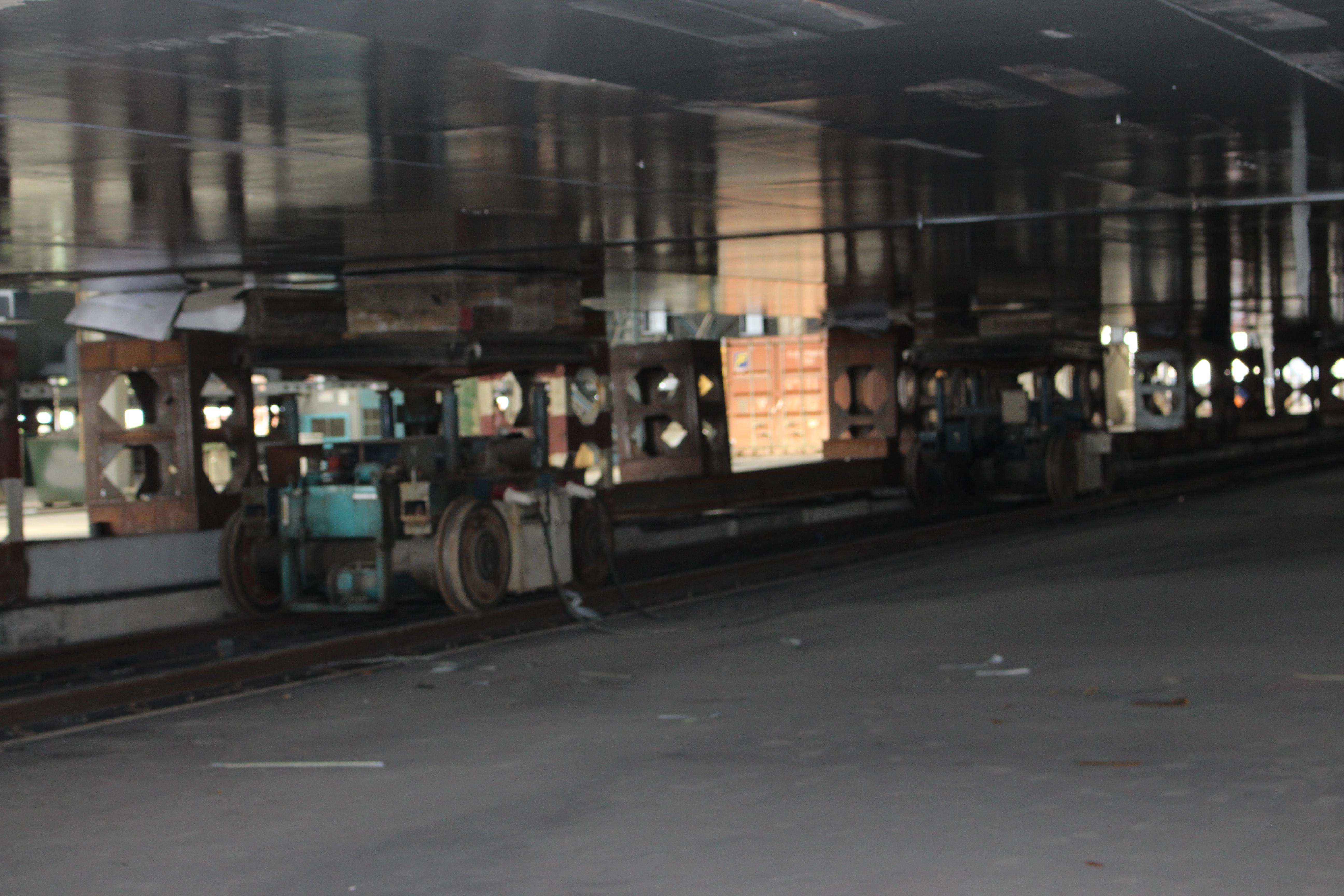

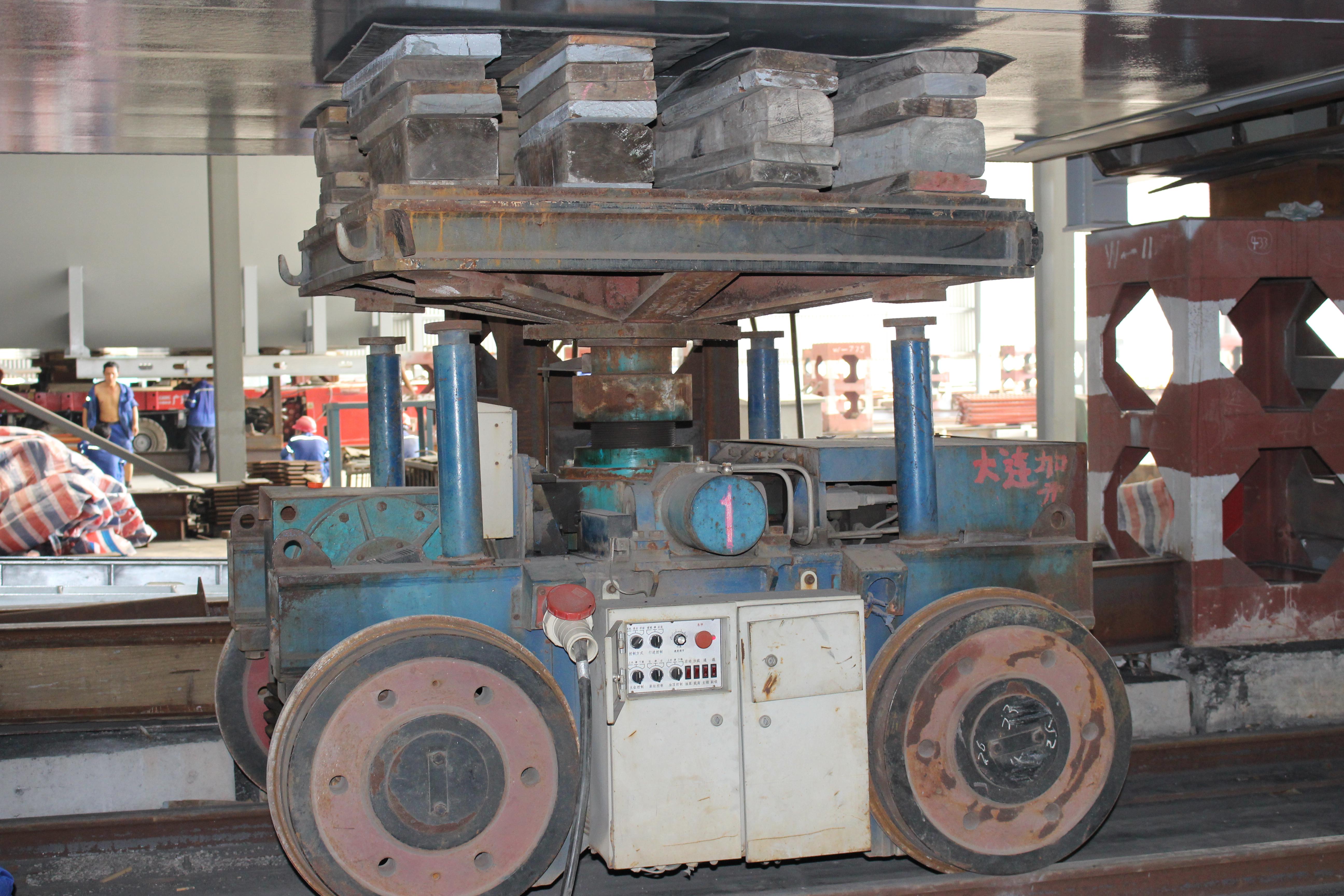

施工說明：P2線小節段三維模塊小車精確調整（一個小節段需由4臺小車共同協作完成）
施工說明：P2線小節段三維模塊小車精確調整（一個小節段需由4臺小車共同協作完成）
施工說明：P2線小節段三維模塊小車精確調整（一個小節段需由4臺小車共同協作完成）
施工說明：P2線小節段三維模塊小車精確調整（一個小節段需由4臺小車共同協作完成）
施工說明：三維模塊小車能完成以下精確調整要求：1、前進/后退。2、向左/向右。3、上升/下降。4、精準度±2.0mm。

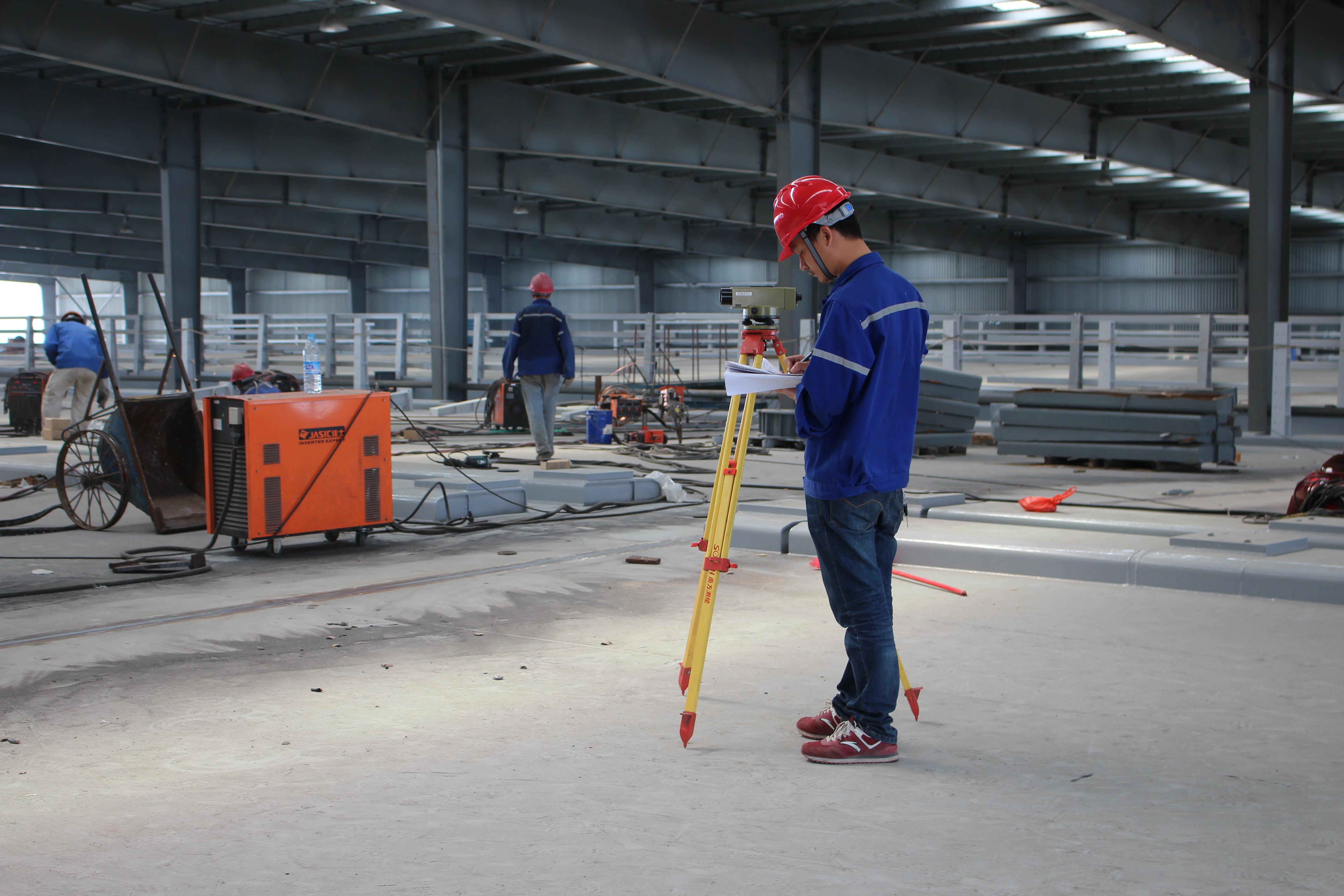

施工說明：標高測量監控（測量高程數據反饋給三維模塊小車做精確調整）
施工說明：無碼定位裝配（簡稱無碼裝配）
施工說明：無碼定位裝配：國內首創新型焊縫無碼裝配工藝，減少點焊量對焊縫口母材造成的傷害和減少后期處理碼腳的工序。

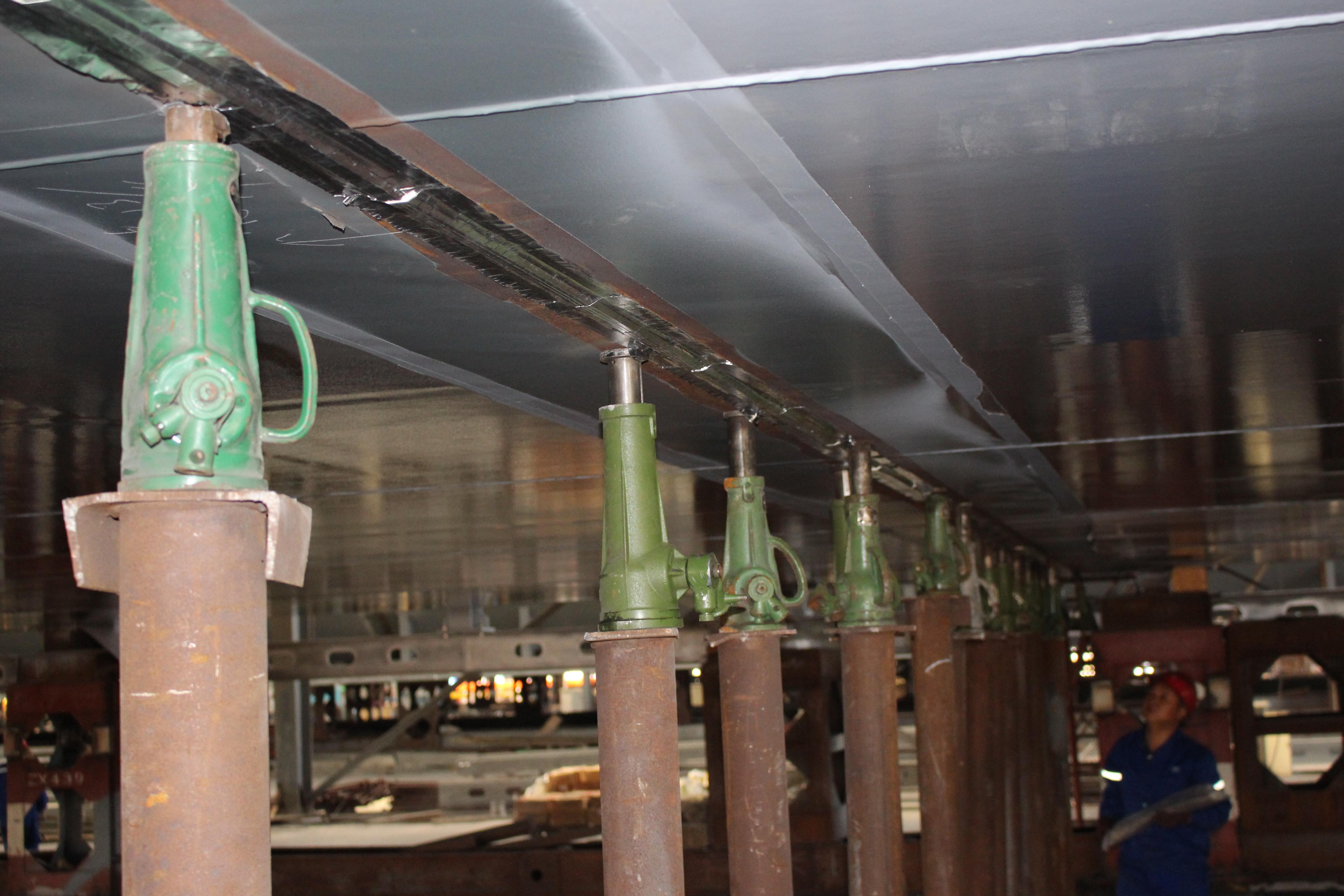

施工說明：無碼定位裝配細節描述：由承重支桿+螺旋千斤頂（千斤頂規格視梁段自重而定)
施工說明：梁段面板無碼裝配裝置（簡易L型工裝+螺旋千斤頂）
施工說明：面板無碼裝配（局部焊縫裝配口調整)
