工程簡介

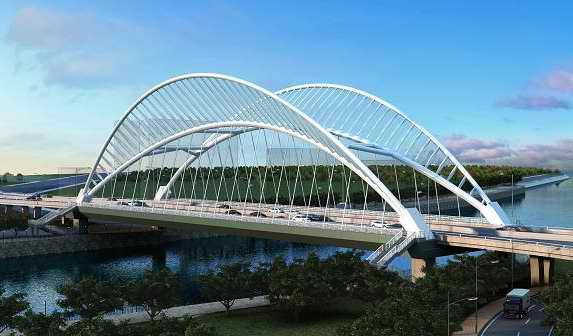

東華大橋是連接江門市中心區（蓬江區）和江海區的重要橋梁，分為主橋和連接線兩部分，其中主橋一跨跨越江門水道，計算跨徑為118米。主橋全長121.6米，全寬34.5米，全橋鋼結構主要分為主拱、副拱、橫聯、橫撐、系桿、橋面系、人行道等部分。橋面系與主拱之間采用吊桿連接，呈提籃式。主拱采用鋼管混凝土拱，主拱直徑1500mm，內傾13°，豎向矢高23.6m，矢跨比1/5；副拱直徑800mm，外傾10°，豎向矢高34.6m，矢跨比1/3.41。本橋主要材料有Q370qD，Q345qD，Q345qC等。
