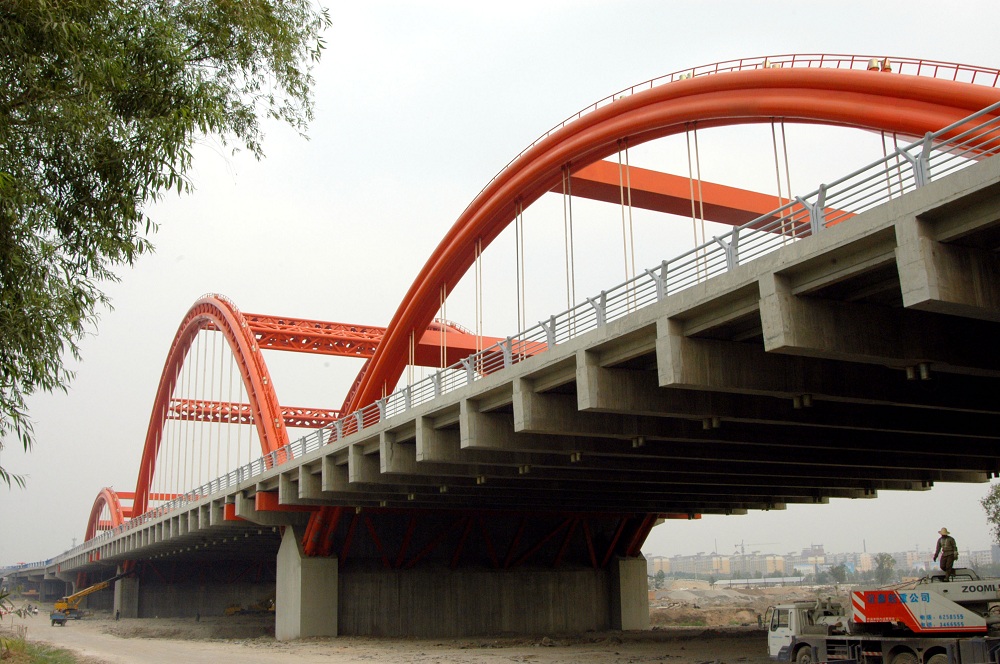

臨汾市鼓樓西汾河大橋(以下簡稱汾河大橋)主橋上部結構采用五跨中承式拱橋，主跨跨徑105米，矢跨比為1/3，從跨跨徑80米，矢跨比1/4，邊跨跨徑30米，拱軸線均采用二次拋物線。中跨及從跨拱肋采用鋼管混凝土結構，邊跨采用矩形斷面鋼筋混凝土拱肋。中跨主拱肋采用桁架式鋼管混凝土結構，拱肋高2.7米，寬2米，上下拱圈斷面均為啞鈴形，由兩根直徑800mm、壁厚18mm的鋼管及18mm厚的鋼板組成，鋼管內及上、下平聯內充填C50微膨脹混凝土；腹桿直徑300mm、壁厚14mm的鋼管。

從跨主拱肋采用結構式鋼管混凝土斷面，拱肋高1.8米，寬2米，由四根直徑800mm、壁厚16mm的鋼管及16mm厚的鋼板組成，鋼管內及上、下平聯內填充C50微膨脹混凝土。

主跨及從跨橋面以上拱肋各設3道風撐，以保證拱肋的橫向穩定。中跨風撐為鋼管桁架結構，桁架上下弦桿鋼管為壁厚16mm的圓形空鋼管，直徑為500mm，腹桿為壁厚12mm的圓形空鋼管，直徑為300mm。從跨風撐采用箱型斷面，鋼板厚12mm。

中跨及從跨橋面以下拱肋間設置加勁桁架，形成橫向聯系。桁架采用400×16mm的圓形空鋼管。上弦即拱肋橫梁，下弦即橋墩橫向聯系。
