西樵大橋
發布于：2012/4/8 10:12:30
文字：【
大】【
中】【
小】
摘要：

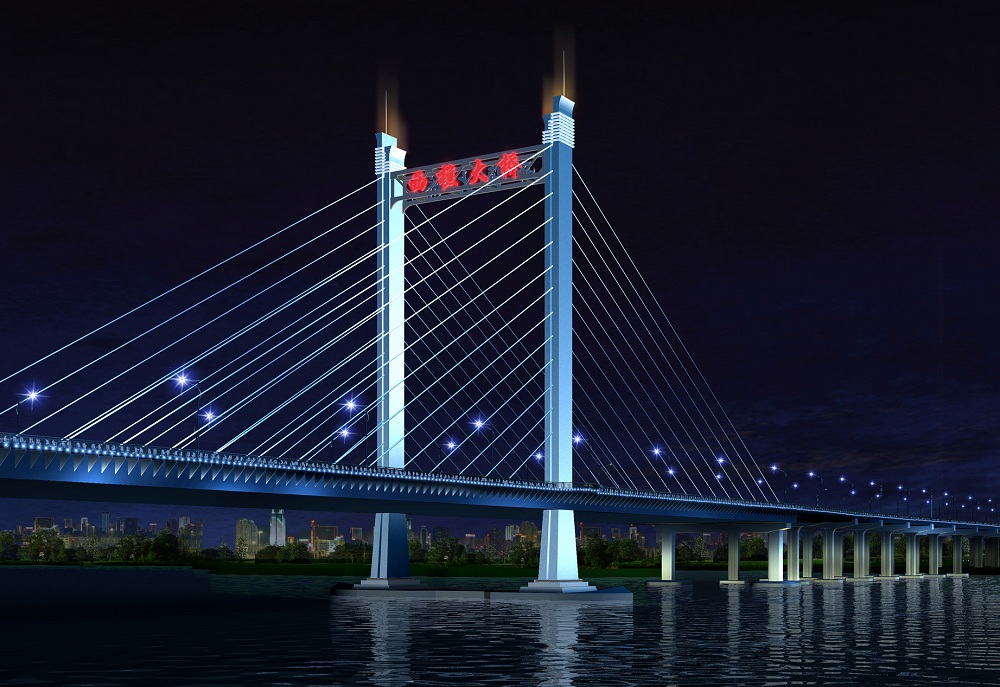

佛山市南莊至西樵山根公路工程路基橋涵施工項目西樵大橋斜拉橋跨徑組合為120+125=245m，本橋采用單塔平行雙索面布置，塔墩固結、主梁半漂浮結構體系，主塔處設立豎向可調高支座、縱向限位支座和橫向限位支座；邊墩設縱向活動支座和橫向限位支座。橋面全寬42.5m，車道布置為2×[0.25m(欄桿)+2.0m(人行道)+2.0m(錨索區)+0.5m(防撞欄)+15.75(機動車道)]+1.5m(中央分隔帶)。主梁采用整體式流線型扁平鋼箱梁，主要輪廓尺寸為：不含風嘴全寬42.5m，中央分隔帶寬度1.5m，道路中心線處梁高3.0m，頂板設2%橫坡，底板水平。單幅橋鋼箱梁內設5道縱腹板，形成單箱六室斷面。標準節段長度9m，梁上索距取9m，最大節段重量約380t。
