工程總述
南昌洪都大橋北主橋跨越贛江揚子洲北支河，為南昌市三環十一射路網骨架中第一環路上的重要工程。

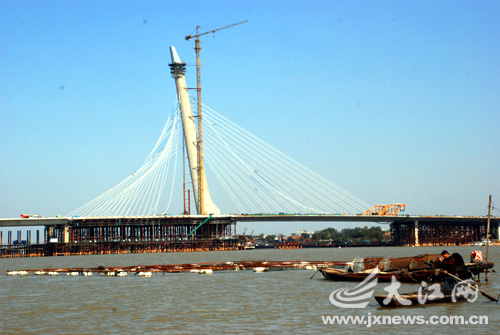

南昌洪都大橋北主橋為5×64m預應力混凝土連續箱梁橋+109m+188m+88m獨柱斜塔空間扭曲背索斜拉橋。墩、塔、梁固結，其中109m邊跨主梁為預應力混凝土邊箱梁，另外一邊188m+88m邊跨為鋼箱梁，橋塔采用獨柱斜塔，塔高150m，預應力混凝土箱梁伸過橋塔10.5m，通過1.5m鋼混結合段與鋼箱梁連接。斜拉索間距混凝土箱梁側為4.5m，鋼箱梁側為12m。橋面雙向橫坡為2%。梁體采用整體式主梁形式，其鋼箱梁為扁平閉口流線形箱梁，橋面板與橋底板均采用正交異性板結構。梁高3.5m，寬44.0m(含風嘴)。
鋼箱梁為全焊結構，主體結構均采用Q345C鋼；全橋鋼箱梁劃分為22個制造分段，其中標準梁段13段，長度為12m；合攏段2段，長度為12.15m和9.07m；塔梁相接處梁段1件，長度為17.6m；制造梁段最大重量為547t（端梁與混凝土結合段）。
